Roulette et galet de porte de garage : choix et réglage
Une roulette ou un galet de porte de garage se remplace seulement après avoir mesuré la roue, l'axe, le support et le rail. Ces cotes, ajoutées à la compatibilité avec le rail et le support, décident du choix de la pièce ; viennent ensuite une pose en sécurité et un contrôle du guidage.
Quel diamètre et quelles cotes relever avant l'achat ?
Le diamètre de la roue ne suffit pas pour choisir un galet. Il faut aussi connaître l'axe, c'est-à-dire la tige qui porte la roue et s'insère dans le support, ainsi que sa longueur. Ces mesures servent seulement si l'usure vient bien du galet. C'est pourquoi le diagnostic passe avant le pied à coulisse.
Reconnaître un galet usé
Trois signes visibles sur la pièce elle-même indiquent qu'un galet arrive en fin de vie. Pour les repérer, manœuvrez la porte lentement et observez chaque roue au moment où elle passe dans le rail.
- Roue fissurée : une fente ou un éclat sur le bandage, la partie de la roue qui roule dans le rail, justifie le remplacement.
- Roulement qui tourne mal : la roue accroche, tourne par à-coups ou se bloque quand on la fait tourner à la main.
- Jeu anormal : la roue bouge sur son axe ou flotte dans le rail au lieu de rouler droit.
En revanche, un grincement ou un frottement ne prouve pas que la roulette est en cause. Sur le terrain, le bruit vient souvent d'une fixation desserrée, d'une charnière déformée ou d'un rail abîmé. Vérifiez donc ces éléments avant de commander, sinon le galet neuf fera le même bruit que l'ancien.
Mesurer la roue et son axe
Une fois l'usure confirmée, chaque dimension se relève sur la pièce d'origine et non d'après un modèle qui lui ressemble. L'outil à privilégier est le pied à coulisse.
- Diamètre extérieur de la roue : comparez-le à l'ancienne roue et à l'espace disponible dans le rail. Une roue trop grande coince, une roue trop petite prend du jeu. Certains modèles mesurent entre 40 et 50 mm, mais aucune norme ne fixe cette plage.
- Diamètre de l'axe : mesuré sur une partie cylindrique et non usée de la tige, jamais sur la roue ni sur le roulement. Un axe de diamètre 11mm existe sur certaines références, mais il n'est pas universel.
- Longueur totale : la tige mesurée d'une extrémité à l'autre.
- Longueur utile : la partie réellement insérée dans le support ou la charnière, mesurée de l'épaulement (le rebord qui sert de butée) jusqu'au bout de la tige.
Ces deux longueurs ne se remplacent pas l'une par l'autre. Ainsi, deux galets avec la même roue et le même axe peuvent avoir des tiges de longueurs différentes. Dans ce cas, la roue ne se retrouve pas à la même position dans le rail.
Comparer les modèles et leurs prix
Ces cotes permettent de comparer les références entre elles. Made-Automation propose un galet standard avec une roue de 46 mm en polyamide PA6, un matériau de la famille du nylon, et une tige d'un diamètre de 11 mm pour une longueur de 90 mm. Sa charge maximale est de 35 kg par roue, et non pour la porte entière. Sa longévité annoncée est de 750 000 rotations, et la fiche détaille le galet standard en nylon pour porte sectionnelle. Pour les charnières latérales doubles ou déportées, Made-Automation propose aussi une roulette de 71 mm à tige longue. Sa tige mesure 11 mm de diamètre pour 215 mm de longueur, et son nylon technique la rend plus silencieuse qu'un modèle en acier.
Le prix dépend de la dimension, du roulement et de ce qui est fourni avec la roue. Comptez de 4,50 à 9 € pour certaines roulettes simples et environ 7 à 13 € pour une roulette avec roulement à billes. Les modèles longs, spéciaux ou vendus avec leur support coûtent environ 15 à 40 € et plus. Côté fiscalité, une pièce achetée directement par un particulier supporte normalement une TVA de 20 %. D'après l'administration fiscale, les travaux réalisés dans un logement achevé depuis plus de 2 ans peuvent bénéficier, sous conditions, d'un taux de 10 % lorsqu'une entreprise les réalise et les facture.
| Type de pièce | Caractéristiques | Prix indicatif |
| Roulette simple | Roue seule ou avec axe | 4,50 à 9 € |
| Roulette avec roulement à billes | Rotation plus régulière | Environ 7 à 13 € |
| Galet long, spécial ou avec support | Tige longue ou ensemble complet | Environ 15 à 40 € et plus |
Quelle roulette est compatible avec la porte sectionnelle ?
Une roulette n'est compatible que si elle convient à trois éléments à la fois : le rail dans lequel elle roule, le support qui la tient et la porte qui la charge. Même avec des cotes identiques, un galet peut donc ne pas aller sur votre porte. Le premier élément à vérifier est le rail.

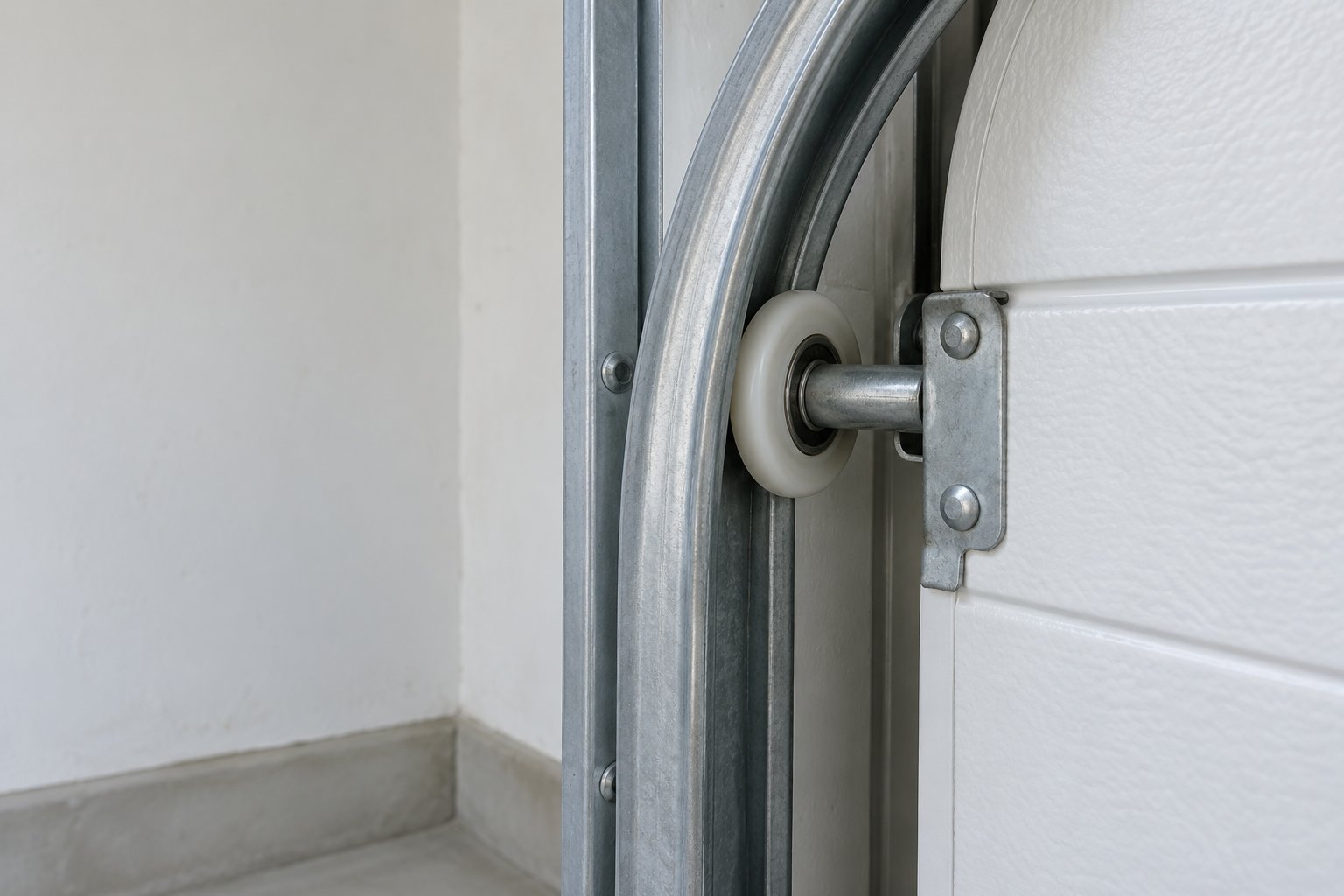

Vérifier le passage dans les rails
La largeur intérieure du rail, la hauteur de ses lèvres (les rebords qui retiennent la roue), ses courbes et l'espace autour déterminent si le galet passe. S'il manque de place, il coince dans un virage ou sort de sa trajectoire. Par ailleurs, la largeur de la roue, son profil, sa gorge éventuelle, son déport et ses entretoises jouent sur le guidage. Deux roues de même diamètre ne sont donc pas forcément interchangeables. L'état du rail compte d'ailleurs autant que ses cotes : un rail déformé, usé ou mal aligné doit être examiné avant tout achat, car un galet neuf ne redresse pas sa géométrie.
Comparer le support et la position
Une fois le rail validé, le support de galet se compare sur six points : sa forme, ses trous de fixation, son orientation, l'épaisseur de sa tôle, la position de l'axe et ses réglages possibles. En pratique, comparer un support de galet de porte sectionnelle à l'ancien demande de les poser côte à côte, trou contre trou. La position sur la porte compte aussi. Le galet haut, la charnière intermédiaire placée entre deux panneaux et le support proche du panneau bas ne remplissent pas forcément la même fonction. C'est pourquoi une charnière support de roulette s'achète pour sa position précise, même quand une autre lui ressemble.
Made-Automation propose un support de roulette latéral en acier galvanisé, une protection contre la corrosion, qui reçoit une tige en acier ou une roulette en nylon avec un axe de 11 mm. Ce support se vend à l'unité. Vérifiez donc s'il faut remplacer le côté gauche, le côté droit ou les deux.
Choisir la configuration adaptée
Il reste à identifier la porte elle-même. La marque, le modèle et la génération figurent sur la plaque signalétique, la facture d'installation ou la notice, et permettent de confirmer la référence. Un galet de porte de garage sectionnelle n'est pas automatiquement compatible avec une porte basculante, qui fonctionne avec un panneau unique et un guidage propre à son modèle.
Une roulette de porte sectionnelle peut être simple, ou former un galet tandem avec deux roues sur le même support. Made-Automation conseille de remplacer un galet simple par un simple et un tandem par un tandem, car ils ne sont pas interchangeables. Dans les deux cas, le roulement à billes doit correspondre à la porte : son jeu, son étanchéité et la charge prévue. La présence d'un roulement ne suffit pas à rendre compatible une roulette double ou simple, et la gamme de roulettes pour portes sectionnelles précise la charge admise par chaque modèle.
Comment remplacer un galet de porte de garage ?
Changer un galet de porte de garage est à la portée d'un particulier quand trois conditions sont réunies. La porte peut être immobilisée en sécurité, la pièce est accessible et sa dépose ne libère aucun élément sous tension. Si l'une de ces conditions manque, l'intervention revient à un professionnel.
Sécuriser la porte avant toute dépose
La notice du modèle indique dans quelle position immobiliser la porte. Sur une porte motorisée, Made-Automation demande de couper l'alimentation électrique pour empêcher tout démarrage pendant le travail. Sur une porte manuelle, Made-Automation conseille de la verrouiller, sans quoi elle peut s'ouvrir pendant l'intervention et blesser la personne qui répare.
Ensuite, avant de desserrer quoi que ce soit, photographiez la charnière qui porte la roue et sa position entre les panneaux, le support de galet et son orientation dans le rail, les vis et écrous, ainsi que les rondelles et entretoises qui règlent la position de la roue. Ces photos gardent une trace de la configuration de montage d'origine et servent de référence au remontage, surtout si plusieurs pièces sont changées le même jour.
Déposer et poser la pièce

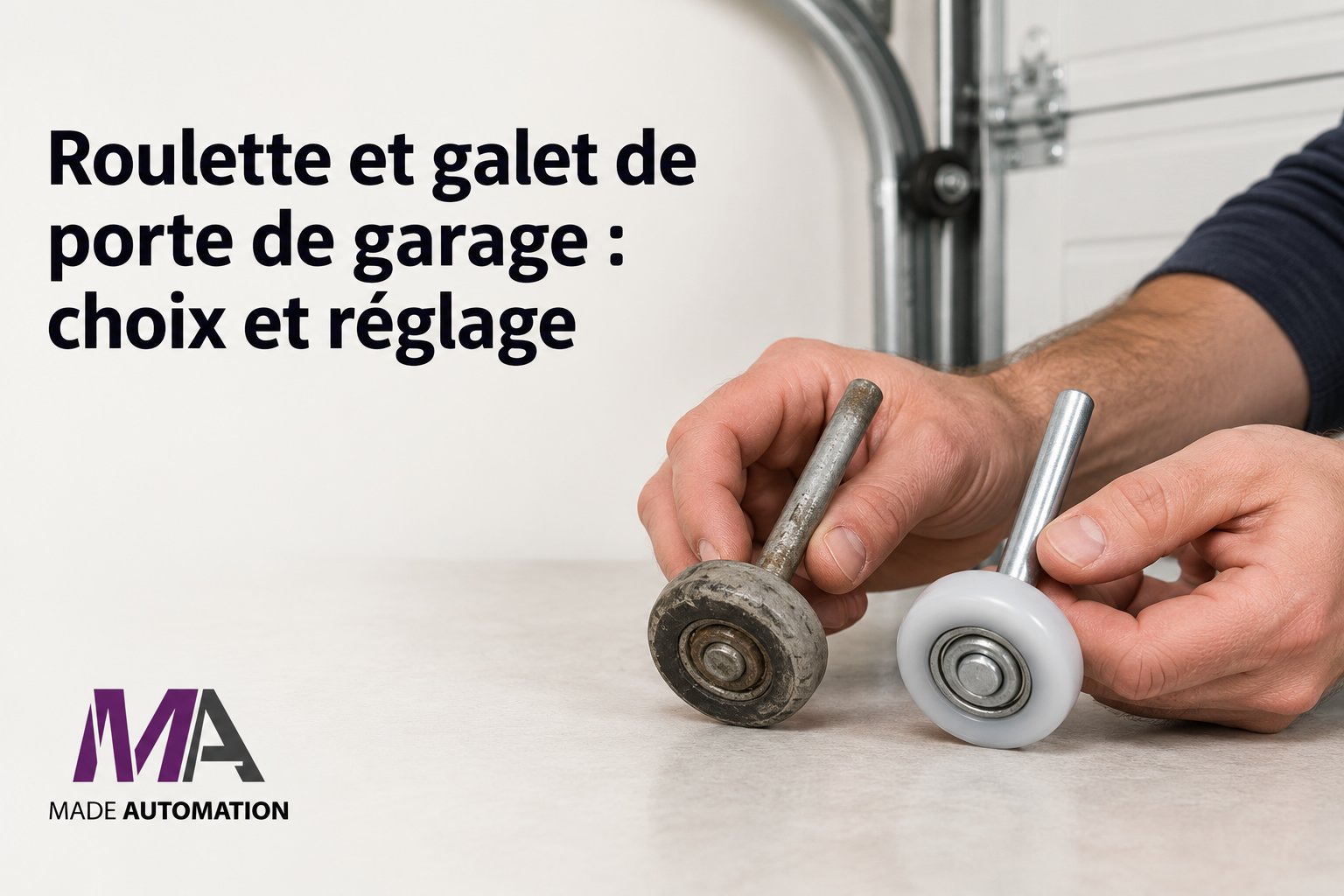

Si la notice autorise la dépose de la fixation, rangez les bagues, rondelles et entretoises dans l'ordre où elles sortent. Côté pose, comparez ensuite l'ancienne pièce et la nouvelle côte à côte avant l'installation : diamètre, longueur utile de l'axe, largeur et déport de la roue doivent correspondre. La nouvelle pièce doit entrer sans forcer. Si l'axe ne rentre pas ou si les trous ne tombent pas en face, il faut reprendre les mesures et vérifier la référence. Ne tapez pas sur l'axe et n'agrandissez pas le support.
Savoir quand interrompre l'intervention
Le support du galet proche du panneau bas peut être relié au câble de levage. S'il retient un élément sous tension, sa dépose doit être confiée à un professionnel qualifié. De même, il faut arrêter toute manœuvre si la porte est de travers, si un câble est détendu ou effiloché, si des ressorts sont cassés ou si le tablier est anormalement lourd. Les ressorts restent dangereux même lorsque le moteur est hors tension. La pièce elle-même peut aussi imposer un autre choix : si l'axe est serti ou si la roue est solidaire du support, le remplacement de l'ensemble peut être nécessaire. Un support fissuré, plié ou fortement rouillé doit être contrôlé, puis remplacé par la référence prévue pour la porte.
Comment régler et contrôler le galet après la pose ?
Un galet bien posé doit encore être réglé et contrôlé avant que la porte soit remise en service. Ce sont deux étapes différentes : le réglage suit la notice de la porte, le contrôle vérifie le guidage roue par roue.
Appliquer le réglage prévu par la notice
Le réglage du galet dans son support n'a rien à voir avec l'alignement des rails, les fins de course du moteur ou l'équilibrage du tablier. Sur certains modèles, le support supérieur règle l'appui du panneau contre le joint : seule la méthode de la notice s'applique. Par exemple, une notice indique un écart d'environ 1,5 à 2 mm entre le segment de porte et la bande de frottement, selon l'entraînement. Cette cote reste propre à ce modèle.
Contrôler le guidage avant la remise en service
Une fois le réglage fait, chaque roue remplacée se vérifie à la main avant tout essai de déplacement : elle reste entièrement dans le rail sur toute sa course, tourne librement sans blocage ni jeu anormal, et ses vis comme son support de galet restent serrés. Si la roue neuve tourne mal, contrôlez le roulement, les entretoises et une éventuelle contrainte latérale (une poussée de côté sur la roue).
Ce défaut se corrige à sa source, sans modifier les autres réglages pour le compenser. Les essais de déplacement et de fermeture suivent ensuite la notice, et seulement si la porte reste sûre à manœuvrer. Sur une porte motorisée, augmenter la force du moteur pour vaincre une résistance cache le défaut mécanique sans le corriger.
Suivre l'état de la porte
Une fois la porte en service, poussières et débris peuvent freiner les roulettes. Nettoyez-les donc avant tout autre contrôle. La lubrification suit les consignes du modèle : il ne faut pas mettre de la graisse partout par habitude.
La norme NF EN 13241+A2, publiée en novembre 2016 selon l'AFNOR, porte sur les performances et la sécurité des portes et portails. Elle ne fixe aucun diamètre universel de galet. Les normes NF EN 12604+A1 et NF EN 12453+A1 traitent respectivement de la sécurité mécanique et de celle des portes motorisées. Pour les portes automatiques de garage des bâtiments d'habitation concernés, l'arrêté du 12 novembre 1990, en vigueur depuis le 17 novembre 1990, inclut rails, galets et systèmes d'équilibrage dans les contrôles périodiques. Enfin, pour les installations visées, l'article R134-58 du Code de la construction et de l'habitation prévoit des vérifications périodiques consignées dans un livret d'entretien.
