Remplacer les photocellules d'un portail automatique

Avant de remplacer les photocellules d'un portail automatique, contrôlez dans l'ordre l'alimentation, le câblage, la propreté, l'alignement et la détection. Un portail qui refuse de se refermer peut signaler une cellule défectueuse, mais aussi un obstacle ou un autre défaut de sécurité.

Diagnostiquer les photocellules avant leur remplacement

Les photocellules sont des capteurs qui fonctionnent par paire. La cellule émettrice, appelée TX, envoie un faisceau infrarouge généralement invisible. La cellule réceptrice, appelée RX, le capte et transmet l'état de sécurité à la carte électronique. Si aucune lumière n'est visible sur l'émetteur, cela ne prouve pas qu'il est en panne.

Observer le portail et les voyants

Le premier diagnostic se fait sans toucher aux fils : relevez le comportement du portail, les voyants des cellules, les codes affichés par l'armoire de commande et les circonstances de la panne. Un voyant éteint oriente vers une alimentation absente, un faisceau non reçu ou un câble en défaut. Un voyant clignotant évoque plutôt une réception perturbée ou un mauvais alignement, tandis qu'un voyant allumé avec un portail bloqué renvoie au câblage, à l'entrée de sécurité ou à la configuration de la carte.

Pour autant, la signification d'un voyant dépend de la notice du modèle. Un voyant de réception allumé indique que le récepteur voit le faisceau, pas que le signal de sécurité arrive jusqu'à la carte.

Distinguer alimentation absente et câblage défectueux

Les mesures électriques reviennent à une personne compétente. Tout dépend du modèle : la tension et la nature du courant (alternatif ou continu) des cellules doivent correspondre à la sortie de la carte, le 24 V n'étant pas universel. Sans sortie à la carte, ses fusibles et protections sont à contrôler ; avec une tension à la carte mais absente à une cellule, la liaison est en cause ; avec une tension présente aux bornes de TX et RX, l'alimentation est écartée et le contrôle passe à l'optique.

Lorsque la liaison est en cause, examinez le câblage sur toute sa longueur : un fil coupé ou oxydé, une gaine écrasée dans un pilier ou une épissure (jonction de deux fils) exposée suffisent à provoquer un dysfonctionnement. Sur le terrain, une panne apparue après des travaux ou la pluie fait souvent penser à une infiltration. Point de vigilance sur le câblage : la couleur d'un fil n'indique pas sa fonction, seul le schéma de l'installation fait foi.

Contrôler l'optique et la sortie de sécurité

Retirez feuilles, boue et insectes, puis nettoyez les lentilles avec un chiffon doux, sans produit interdit par la notice. Vérifiez l'alignement de TX et RX selon les tolérances du modèle ; face à une perturbation solaire, seule une solution autorisée par le fabricant est à envisager. Les photocellules orientables Viky 180 pivotent sur 180°, ce qui facilite leur réglage.

Sur un montage classique à contact sec, la cellule réceptrice porte une alimentation et un contact de sécurité, dont les bornes et la logique NO/NF dépendent du modèle. Quand le faisceau est coupé, ce contact doit changer d'état ; toute mesure de continuité se fait hors tension. Il ne faut conclure à une panne des cellules photoélectriques qu'après avoir écarté les autres causes. Si RX change d'état mais que le portail ne réagit pas, contrôlez le retour vers la carte, sans jamais ponter l'entrée de sécurité.

Préparer le remplacement sur un portail électrique

Une fois la cellule mise en cause, le remplacement sur un portail électrique se prépare en deux temps : choisir la bonne paire, puis mettre l'installation hors tension avant de déposer l'ancien matériel.

Choisir une paire réellement compatible

Relevez d'abord les références exactes des cellules, de la motorisation de portail et de la carte, puis comparez dans chaque notice l'alimentation, le type de sortie, la logique de sécurité et l'éventuelle programmation des accessoires. Une cellule dite universelle n'est pas forcément compatible, surtout avec une installation BUS (communication par protocole numérique). Le catalogue de sécurité pour portails de Made-Automation propose des paires filaires aux caractéristiques précises :

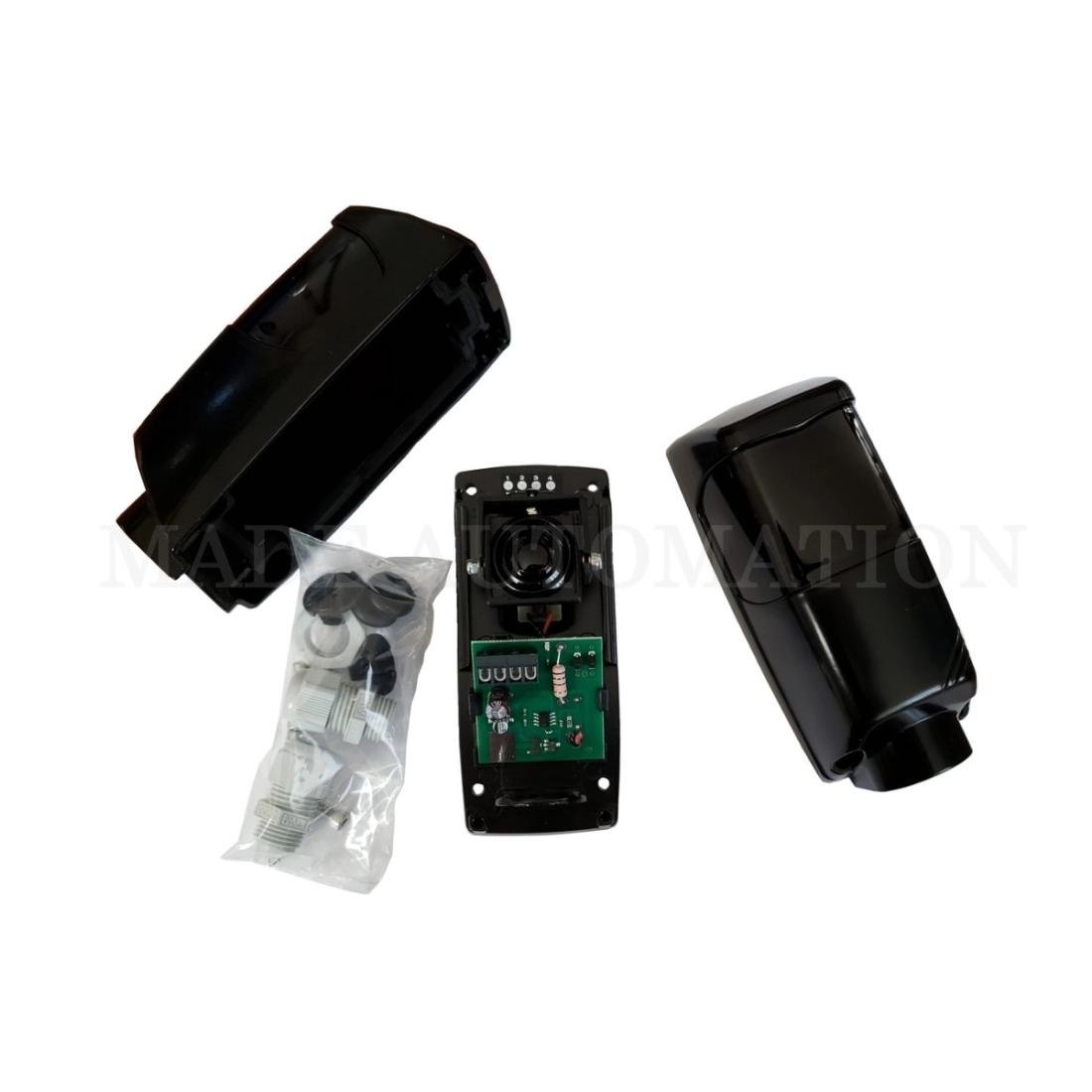

Ainsi, les photocellules antivandales Cardin CDR 842 A conviennent aux emplacements exposés aux intempéries. Les Viky B2, également proposées par Made-Automation, fonctionnent sur batterie : inutile alors de chercher une tension au bornier.

Mettre hors tension puis déposer les anciennes cellules

Avant toute intervention, désactivez les commandes automatiques et éloignez les personnes de la zone de manœuvre. Les alimentations se coupent selon la notice, batteries et sources secondaires comprises, en empêchant toute remise sous tension accidentelle et en vérifiant l'absence de tension si nécessaire, selon les règles de prévention du risque électrique.

Ces précautions comptent, car une carte peut contenir des circuits reliés au secteur même avec des cellules en basse tension. Si des bornes ne sont pas identifiables ou si un circuit secteur est endommagé, Made-Automation recommande de faire appel à un professionnel.

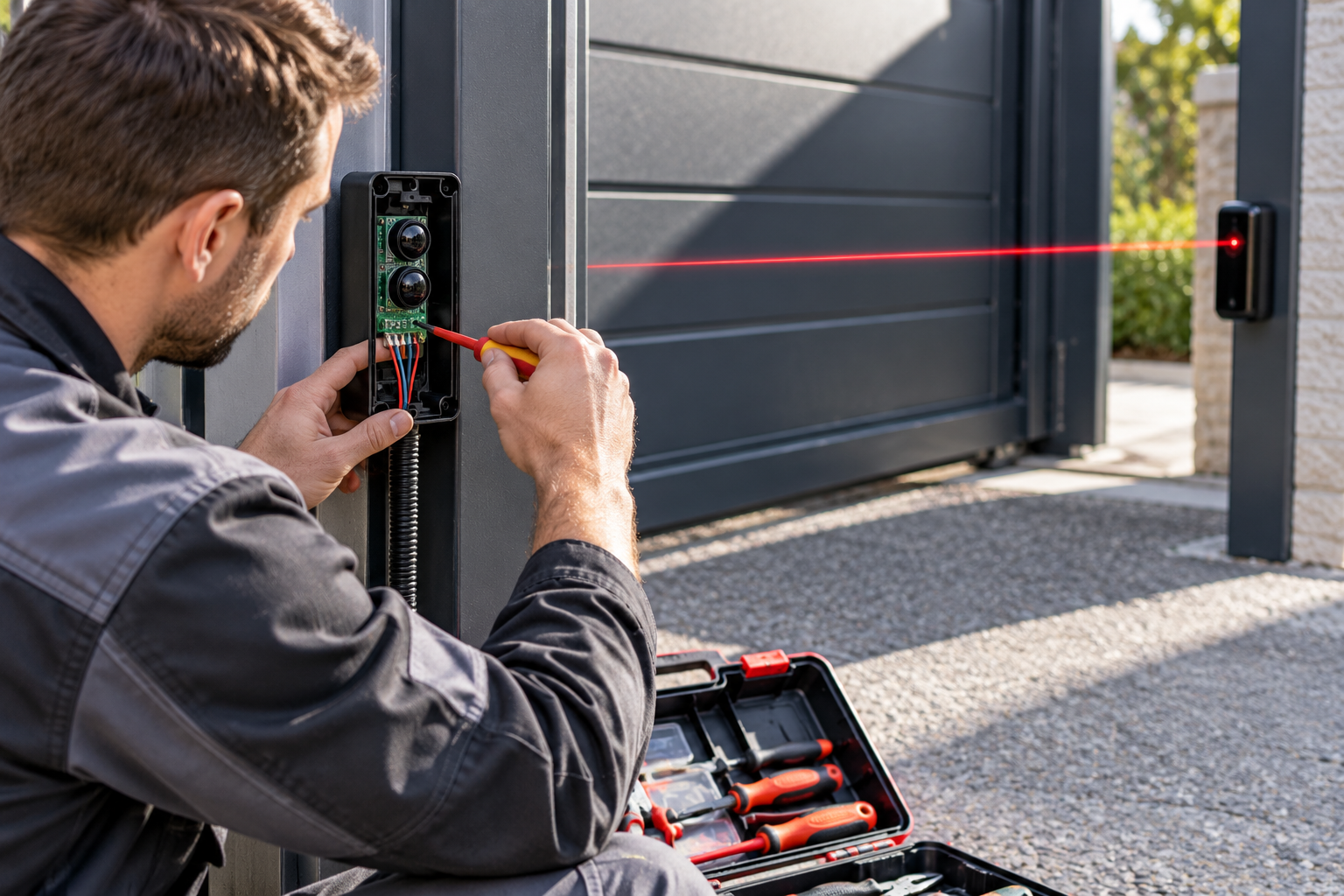

Avant d'ouvrir un boîtier, photographiez les raccordements, puis notez les références de TX et RX, leurs bornes et le rôle de chaque fil. Le capot se retire par ses clips ou ses vis, sans forcer sur les joints ni tirer sur les fils. Il reste à débrancher les fils et à dévisser les supports ; une cellule encastrée ou sans fil se démonte autrement.

Une fois les supports déposés, inspectez les câbles : tout fil cassé, oxydé ou humide se répare avant la pose, et un câble laissé à l'air se protège provisoirement de l'humidité.
