Charnière de porte sectionnelle : type, cotes, compatibilité
Une charnière de porte sectionnelle ne s'achète pas sur simple ressemblance. Sa fonction, ses cotes de fixation, le galet qu'elle porte et le profil du panneau décident de la compatibilité. Identifier la pièce d'origine, relever ses mesures sans prendre de risque et vérifier, référence à l'appui, qu'elle convient à votre porte évite une commande inutile.
Quels types de charnières pour une porte sectionnelle ?
Une porte sectionnelle se compose de panneaux articulés qui suivent des rails en se pliant dans les courbes. Chaque articulation remplit donc un rôle précis : relier deux panneaux, guider le tablier ou maintenir le bas de la porte. Pour bien remplacer une pièce, il faut d'abord savoir laquelle de ces fonctions elle assure.

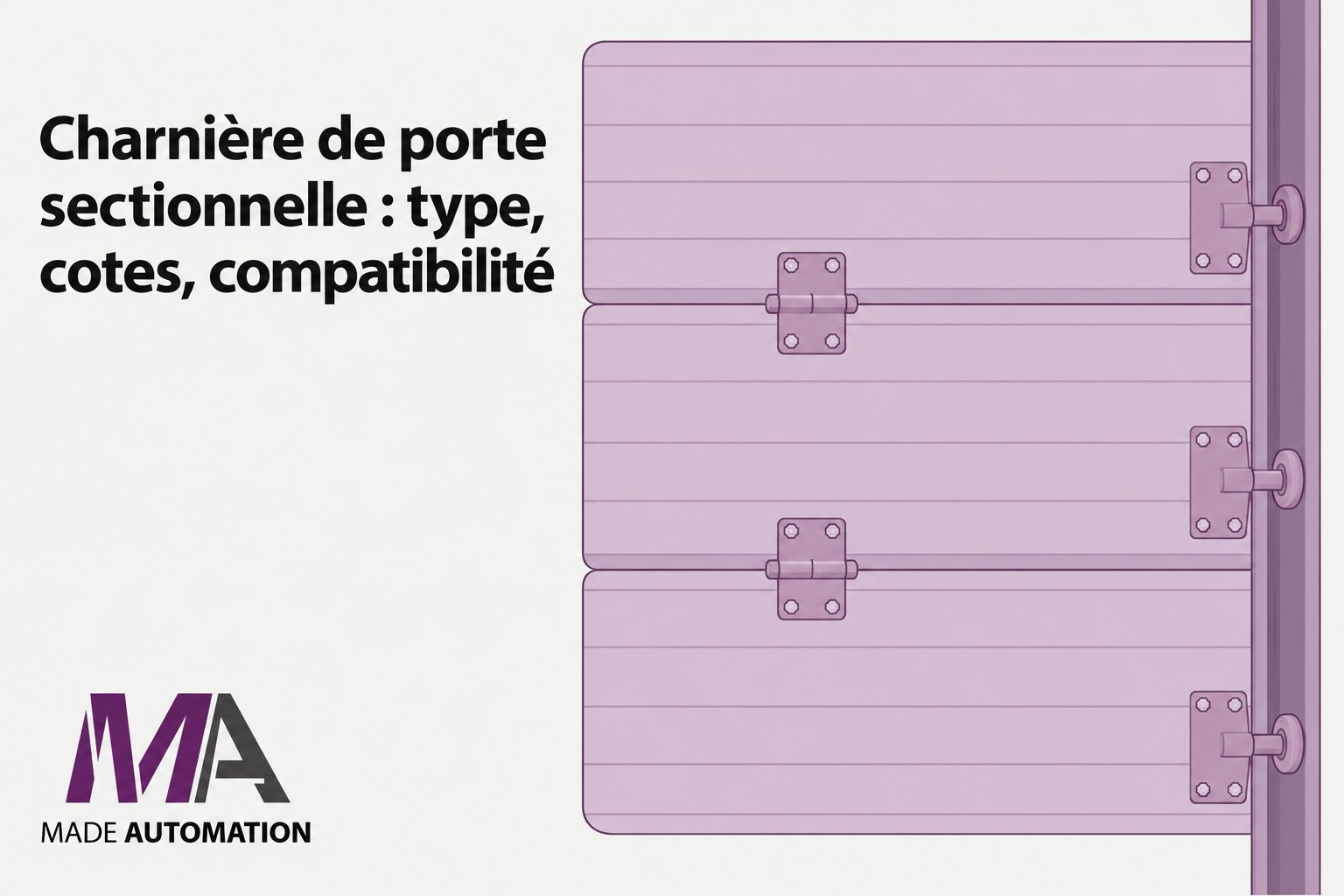

Articulation centrale ou latérale
Comme les panneaux articulés d'une porte de garage sectionnelle doivent suivre les rails, cette pièce ne s'échange pas avec la ferrure d'une porte basculante ou d'une porte battante. Une ferrure, c'est-à-dire une pièce métallique de liaison ou de guidage, se distingue ensuite par sa position sur le tablier :
- Charnière intermédiaire : aussi appelée centrale, elle relie deux panneaux successifs sans forcément porter de roulette et participe à la rigidité du tablier.
- Charnière latérale : elle se fixe au bord gauche ou droit du panneau.
- Charnière latérale avec support : elle articule les panneaux et reçoit en plus la roulette, ou galet, qui guide le tablier dans le rail.
Sur le terrain, cette différence se voit tout de suite : une charnière support roulette porte un fourreau où s'engage l'axe du galet, alors qu'une simple articulation latérale n'en a pas.
Intermédiaire ou latérale, chaque charnière porte en outre un ergot, c'est-à-dire un petit téton en saillie sur la platine. Sa position renseigne directement sur le type de panneau : un ergot tourné côté panneaux signale une charnière anti-pince-doigts, alors qu'un ergot placé du côté extérieur des panneaux correspond à un panneau standard. Ce repère visuel évite ainsi de commander une charnière prévue pour l'autre profil.
Supports de galet et autres ferrures
Toutes les pièces métalliques fixées au tablier ne sont pas des charnières. Certaines servent uniquement au guidage ou au maintien du bas de la porte, et leur remplacement obéit à d'autres critères.
- Support de roulette indépendant : vendu seul, il doit correspondre à la charnière existante, à sa hauteur et à son éventuel réglage.
- Support supérieur : il tient le galet du panneau haut ; selon la conception, la version fixe convient au double rail, la version articulée au monorail.
- Console basse : elle peut porter le galet inférieur et fixer le câble d'équilibrage ou un dispositif antichute. Attention au fin de course : liée à ce câble, elle ne se traite jamais comme une articulation ordinaire.

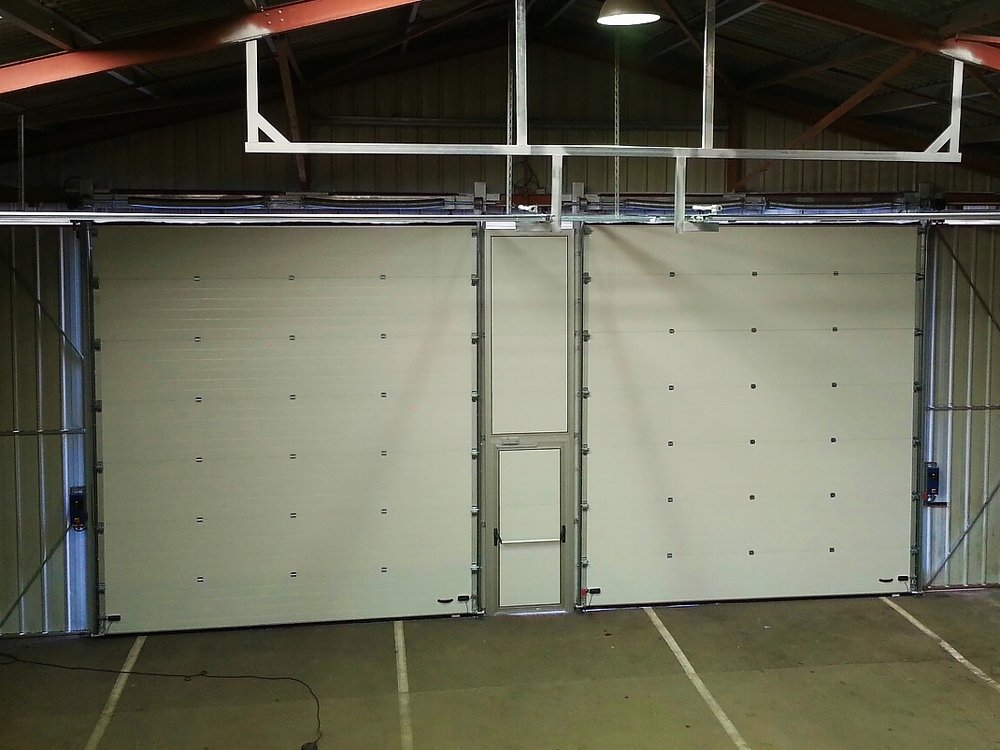

Portillon et configuration industrielle
Un portillon intégré ajoute une troisième famille de pièces : sa paumelle articule la porte piétonne dans son cadre et ne remplace en aucun cas l'articulation entre deux panneaux. Sur une porte industrielle, l'inventaire s'allonge encore avec des modèles centraux simples ou doubles, des versions latérales et des dispositifs de sécurité distincts. C'est pourquoi le seul mot « charnière » ne suffit pas à identifier la pièce, comme le montre la gamme de charnières pour portes sectionnelles, qui sépare versions latérales, intermédiaires et à support de galet.
Quelles cotes relever avant l'achat ?
Une fois la fonction identifiée, les mesures permettent de comparer la pièce d'origine avec un modèle de remplacement. Trois groupes de cotes comptent : la platine et ses perçages, le galet avec son axe, puis la position du tout dans le rail.
Platine, entraxes et perçages
Relevez d'abord la hauteur, la largeur, l'épaisseur et le déport de la platine, c'est-à-dire le décalage entre sa surface d'appui et le pivot. Ces formats varient d'une pièce à l'autre : certains supports de roulette mesurent 70 × 82 mm. D'autres atteignent 70 × 94,7 mm, ou une largeur 60mm pour 94,7 mm de haut, sans qu'aucun de ces formats soit universel.
L'entraxe, distance entre les centres de deux trous, se mesure horizontalement et verticalement, sans tenir compte de la largeur extérieure. Une notice technique donne par exemple les valeurs suivantes pour ses ferrures anti-pince-doigts, valables pour ce système seulement. Notez aussi le nombre et la disposition des trous sur votre pièce d'origine.
| Pièce (notice citée) | Trous de fixation | Entraxe horizontal |
| Charnière intermédiaire anti-pince-doigts | 7 × 9 mm | 45 mm |
| Charnière latérale anti-pince-doigts | 7 × 9 mm | 35 et 40 mm |
Quel diamètre pour le galet et son axe ?
Les trous de fixation ne sont pas le seul diamètre à mesurer. Le galet ajoute plusieurs cotes qu'il faut relever séparément, car chacune peut différer d'un modèle à l'autre :
- Tige de roulette : certains supports reçoivent une tige de 11 mm, une autre variante une tige de 8,5 mm.
- Roue et axe : le diamètre extérieur de la roue se mesure à part, tout comme le diamètre et la longueur de l'axe.
- Pivot de charnière : sa cote ne correspond ni à la tige ni aux trous.

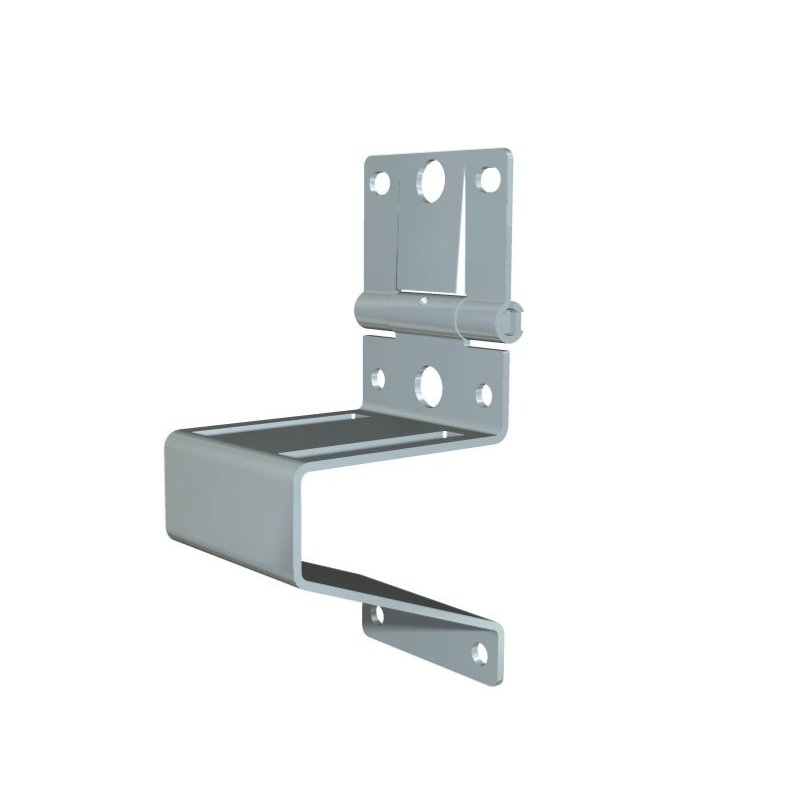

Tout dépend ensuite du rail : son profil, sa largeur utile et ses courbes. Un déport différent peut placer le galet trop près ou trop loin du panneau, même avec des perçages qui coïncident. Le montage décrit sur la fiche de la charnière latérale galvanisée illustre ce lien entre articulation du panneau et guidage du galet.
Mesurer sans dépose dangereuse
Ces cotes peuvent se relever sans retirer la pièce. Photographiez la charnière en place avec une règle ou un pied à coulisse dans le cadre : l'échelle permet ensuite de vérifier dimensions et position au calme.
Si une dépose reste nécessaire, identifiez le modèle, consultez sa notice et empêchez toute manœuvre par un tiers ; sur une porte motorisée, l'alimentation se coupe et se sécurise selon la procédure prévue. Certains signes imposent en revanche d'arrêter d'utiliser la porte et d'appeler un professionnel : tablier incliné, câble détendu ou rompu, ressort endommagé, pièce liée au support inférieur. Ressorts et câbles peuvent en effet garder une énergie mécanique importante, même moteur débrayé.
Comment confirmer la compatibilité avant l'achat ?
Les cotes en main, reste à vérifier que la pièce choisie correspond bien à votre porte. Ce contrôle porte sur la référence, sur le profil du panneau et, selon l'équipement, sur le portillon ou la configuration industrielle.
Référence d'origine et modèles proposés
Avant de choisir parmi les pièces détachées, rassemblez les informations qui identifient la porte. Une compatibilité documentée vaut mieux qu'une ressemblance sur photo ou qu'une mention « universelle ».
- Marque, modèle et référence d'origine : sur la porte, gravés sur la pièce ou indiqués dans la notice.
- Position : centrale, latérale gauche ou droite, haut ou bas du tablier.
- Type de panneau : avec ou sans profil anti-pince-doigts, repérable à la position de l'ergot comme évoqué plus haut.
Ces éléments permettent de cibler la bonne pièce. Made-Automation propose ainsi la charnière intermédiaire en acier galvanisé réf. 423 HZN10 R. Elle remplace directement l'ancienne réf. 423 HZ, sans modification, sur les portes sans système anti-pince-doigts. Côté pose, la charnière latérale réf. 230102, elle aussi en acier galvanisé, convient selon Made-Automation à la majorité des portes résidentielles et industrielles sans anti-pince-doigts. Elle s'associe aux supports de galet réf. 25038, 25238 ou 25239, une compatibilité à confirmer pour votre porte. Elle se fixe avec les vis et écrous fournis.
Profil du panneau et visserie
Le profil anti-pince-doigts change justement la donne. Sur ce type de panneau, des trous alignés ne suffisent pas : le profil de rive, l'épaisseur, le pivot et le déport doivent préserver la géométrie de fermeture prévue par le fabricant.
La visserie suit la même logique. Son diamètre, sa longueur et son filetage doivent correspondre au panneau et à ses renforts : une vis à tôle de 6,3 × 25 mm est citée pour une gamme, sans valoir pour toutes les portes. Toute fixation arrachée, tôle déchirée ou renfort abîmé se répare avant l'installation, car repercer au hasard peut fragiliser le panneau et décaler le galet.
Portillon, usage industriel et sécurité
Une porte avec portillon ou un usage intensif demande des vérifications supplémentaires. Selon le poids du vantail et la configuration, les points suivants entrent en jeu :
- Portillon : modèle, côté d'ouverture, fixation au cadre et alignement de la porte piétonne ; une ferrure de panneau plein ne convient pas forcément près de cette ouverture.
- Porte sectionnelle industrielle : dimensions du tablier, type de levée, nombre de charnières par articulation, renforts, galets, rails et dispositifs antichute ; une mention « renforcée » ne valide pas à elle seule cet ensemble.
- Contrôles après pose : contact de sécurité du portillon sur porte motorisée, articulation, alignement du tablier et passage des galets.
Côté réglementation, la norme NF EN 13241+A2, publiée en 2016 et référencée par l'AFNOR, encadre les performances et la sécurité de la porte complète, sans fixer de dimension universelle de charnière. Pour les portes automatiques de garage des bâtiments d'habitation concernés, les obligations d'entretien figurent quant à elles dans le Code de la construction et de l'habitation.
