Pièces détachées porte sectionnelle industrielle : le guide

Pour réparer une porte sectionnelle industrielle, deux pièces qui se ressemblent ne sont pas forcément interchangeables. Trouver les bonnes pièces détachées passe donc par trois étapes : identifier la porte, comparer les références documentées, puis vérifier la compatibilité mécanique et fonctionnelle.

Comment identifier des pièces détachées compatibles ?

Une pièce compatible se repère d'abord à partir de la porte, et seulement ensuite à partir de la pièce usée. Il s'agit de retrouver le modèle exact, de rassembler les références disponibles, puis de confronter les dimensions aux caractéristiques déclarées. Si l'une de ces étapes manque, la commande repose sur une ressemblance visuelle, ce qui expose à une erreur.

Retrouver l’identité de la porte

La recherche de pièces détachées pour une porte sectionnelle industrielle commence par la plaque signalétique : elle indique le modèle ou le numéro de commande de la porte, complété le cas échéant par la référence de la motorisation. Le dossier d'identification réunit ensuite les dimensions de la porte en place, le type de levage (la configuration qui détermine le parcours du tablier, c'est-à-dire l'ensemble des panneaux articulés), les marquages de la pièce et les anomalies constatées pendant la manœuvre.

Sur le terrain, des photos de la porte, de la pièce et de son emplacement complètent ce relevé. Elles permettent de distinguer des modèles de portes sectionnelles très proches, même lorsque la plaque est usée.

Comparer les références documentées

Le plan de montage et la nomenclature d'origine (la liste détaillée des composants) font le lien entre le marquage d'une pièce, la version de la porte et sa motorisation. Une référence de catalogue, une désignation commerciale et une référence gravée ne désignent pas nécessairement la même chose. Lorsque la référence est illisible ou remplacée, la substitution doit être confirmée pour la série, la variante et la configuration de levage : ce qui vaut pour une variante peut ne pas convenir à une autre.

Vérifier la compatibilité réelle

La comparaison porte d'abord sur les dimensions et les fixations, puis sur les caractéristiques mécaniques ou électriques, dans les limites de substitution déclarées pour la pièce. Les pièces d'équilibrage demandent plus de rigueur encore : deux portes industrielles de taille comparable peuvent avoir des tabliers de masses différentes et des systèmes de levage distincts.

Ces critères s'appliquent à toutes les familles de composants présentées dans le catalogue de pièces pour porte sectionnelle, des panneaux jusqu'à la commande. Avant chaque commande, les caractéristiques de la pièce se rapprochent donc point par point de celles de la porte.

Quelles caractéristiques comparer selon la pièce ?

Chaque famille de pièces a ses propres critères : la géométrie et le couple pour un organe de levage, l'axe et la charge pour un galet, le comportement complet pour une sécurité.

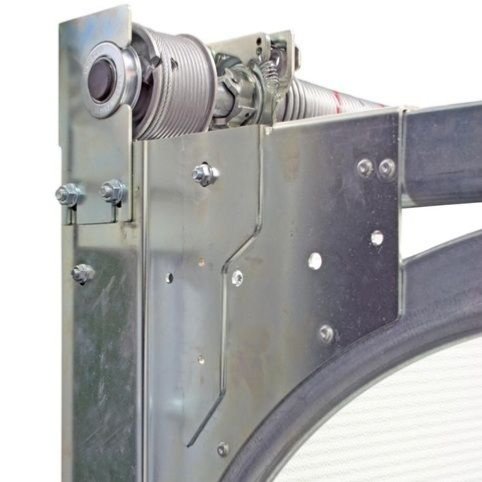

Ressorts de torsion, câble et tambours

Les ressorts de torsion compensent le poids du tablier : leur choix ne se fait donc pas sur leur seul aspect. Pour le ressort, on relève le sens d'enroulement, le diamètre du fil, le diamètre intérieur, la longueur, la géométrie et le couple prévu pour la porte. Le câble de levage se compare par sa longueur, son diamètre, sa construction et ses terminaisons, et le tambour par ses gorges, son sens d'enroulement et son montage sur l'arbre.

Made-Automation propose des câbles de 3 et 4 mm et des manchons ovales de 3, 4 et 5 mm pour sertir leurs extrémités : le manchon doit correspondre au câble choisi. L'accouplement, l'arbre, les paliers et le roulement supportent aussi les efforts du levage. Les pièces de transmission pour porte sectionnelle comprennent notamment un accouplement réglable pour arbre de 25,4 mm, ainsi que des parachutes de câble qui bloquent le tablier si le câble casse.

Galets, supports en acier et charnières

Un galet guide le tablier dans les rails. Sa comparaison porte sur le diamètre et la largeur de la roulette, le diamètre et la longueur de la tige, le type de roulement et la géométrie des rails. Pour son galet standard, Made-Automation annonce une capacité de 35 kg par roue et une durée de vie de 750 000 rotations ; le galet long en téflon, avec roulette de 71 mm et tige de 215 mm, est prévu pour les charnières latérales doubles ou déportées.

Côté pose, la tige de 11 mm de ce galet doit correspondre au support galet en acier galvanisé et à la charnière en place. Le support latéral de la gamme de roulettes et supports de galet a un axe de 11 mm, côté gauche ou droit à préciser à la commande. Une charnière se choisit selon sa position, ses entraxes et sa fixation ; pour les panneaux, on compare la hauteur, l'épaisseur, le profil des rives et le joint, notamment le joint bas lorsque de l'air passe sous la porte.

Motorisation, accessoires et sécurités

Remplacer une motorisation suppose de comparer le modèle de moteur, la tension, l'arbre d'entraînement, le frein et les interfaces de commande, ainsi que le pas, la longueur, le pignon et le chariot de la chaîne. Made-Automation propose des platines GFA TS 959 et TS 970 alimentées en 230 ou 400 V, et le coffret TS 971 intègre un récepteur radio 434 MHz compatible avec des systèmes de différents fabricants.

Pour une cellule, un bord sensible ou un contact de portillon, la sécurité dépend de la détection, du raccordement, de la logique de commande et de la position de montage : un dispositif raccordable ne fonctionne pas forcément comme l'ancien. De même, une poignée ou un verrouillage de remplacement doit conserver la fonction de déverrouillage prévue ; la poignée encastrée de Made-Automation est adaptée aux panneaux de 38 à 50 mm.
