Câble de porte de garage sectionnelle : choix et pose

Choisir un câble de porte de garage sectionnelle demande de connaître précisément la porte : son montage, son poids et la longueur prévue par le fabricant. Les sections suivantes vous aident à repérer un câble à changer, à trouver une pièce compatible chez Made-Automation, puis à préparer son remplacement en sécurité.

Quand remplacer un câble de porte de garage ?

Un câble de porte de garage transmet au tablier l'effort des ressorts et garde les deux côtés de la porte à niveau. Le tablier est l'ensemble des panneaux articulés qui montent et descendent. Quand ce câble faiblit, l'équilibre de toute la porte en dépend, et il faut savoir lire les premiers signes.

Reconnaître un câble usé ou défaillant

Ces signes se repèrent à l'œil, depuis un endroit sûr et sans toucher au mécanisme. Un câble de porte de garage sectionnelle abîmé doit être remplacé, et l'usure se lit sur trois points :

• L'état des fils : fils rompus, effilochage, corrosion, écrasement ou coude permanent appellent un contrôle.
• La position sur le tambour : un câble détendu, sorti de sa gorge ou enroulé de travers accompagne parfois une porte inclinée ou bloquée.
• Le comportement en manœuvre : un moteur qui force, un coulissement irrégulier ou un bruit inhabituel justifient un diagnostic.

Ce dernier groupe de signes reste toutefois ambigu. Un bruit ou un effort anormal peut venir d'une autre pièce de la porte : à eux seuls, ils ne désignent pas le câble comme coupable.

Comprendre la rupture et ses causes

Lorsque l'usure va jusqu'à la rupture, les conséquences changent d'échelle. Le tablier peut se déséquilibrer, pencher d'un côté ou descendre brutalement, ce qui explique pourquoi un câble qui casse n'est jamais un incident anodin.

Pour autant, le câble cassé n'est souvent que le symptôme. La fatigue du métal, une poulie grippée, un mauvais guidage, un défaut d'enroulement ou une fixation abîmée peuvent provoquer la casse. C'est pourquoi la cause se recherche avant la réparation, sous peine de voir le câble neuf céder au même endroit.

Une inspection visuelle régulière aide à anticiper. Sur le terrain, le dommage peut se situer près des attaches : l'absence de fils cassés visibles ne garantit donc pas l'état de ces zones.

Mettre immédiatement la porte en sécurité

Un câble rompu, détendu ou sorti du tambour impose de mettre la porte hors service. Ainsi, empêchez toute commande accidentelle, par la télécommande comme par le clavier. Si la porte penche ou risque de tomber, chacun reste à distance, sans jamais se placer sous le tablier.

Une porte déséquilibrée ne se manœuvre ni à la main ni au moteur. En effet, la motorisation ne retient pas fiablement le tablier. Débrancher le moteur ne supprime pas non plus la tension mécanique stockée dans les ressorts.

Identifier un câble compatible avec sa porte

Une fois la porte sécurisée, la recherche de la bonne pièce commence par la porte elle-même. Le diamètre seul ne suffit pas : le montage, les tambours et les terminaisons comptent tout autant.

Identifier la porte de garage sectionnelle

La marque, le modèle ou la référence de la porte de garage sectionnelle permettent de retrouver la notice qui correspond à sa configuration et à sa génération. Si la plaque signalétique est accessible sans toucher au mécanisme, elle fournit souvent ces références.

À défaut de plaque lisible, un relevé sans démontage reste possible. Notez les dimensions connues de la porte, puis photographiez à distance les attaches, les tambours ou les poulies, sans déplacer le tablier.

Tenir compte des tambours et poulies

Ces photos révèlent surtout le type de ressort. Avec des ressorts de torsion, montés sur un arbre au-dessus de la porte, des tambours enroulent les câbles : leur référence et leur profil d'enroulement doivent correspondre au câble prescrit. Avec des ressorts de traction, la notice de la version concernée précise le cheminement, les poulies et les dispositifs de retenue.

Deux portes d'aspect identique peuvent donc cacher des montages différents. Tout dépend du type de ressort et du système de levée : les câbles de remplacement ne se choisissent jamais d'après la seule apparence extérieure.

Vérifier les embouts et les fixations

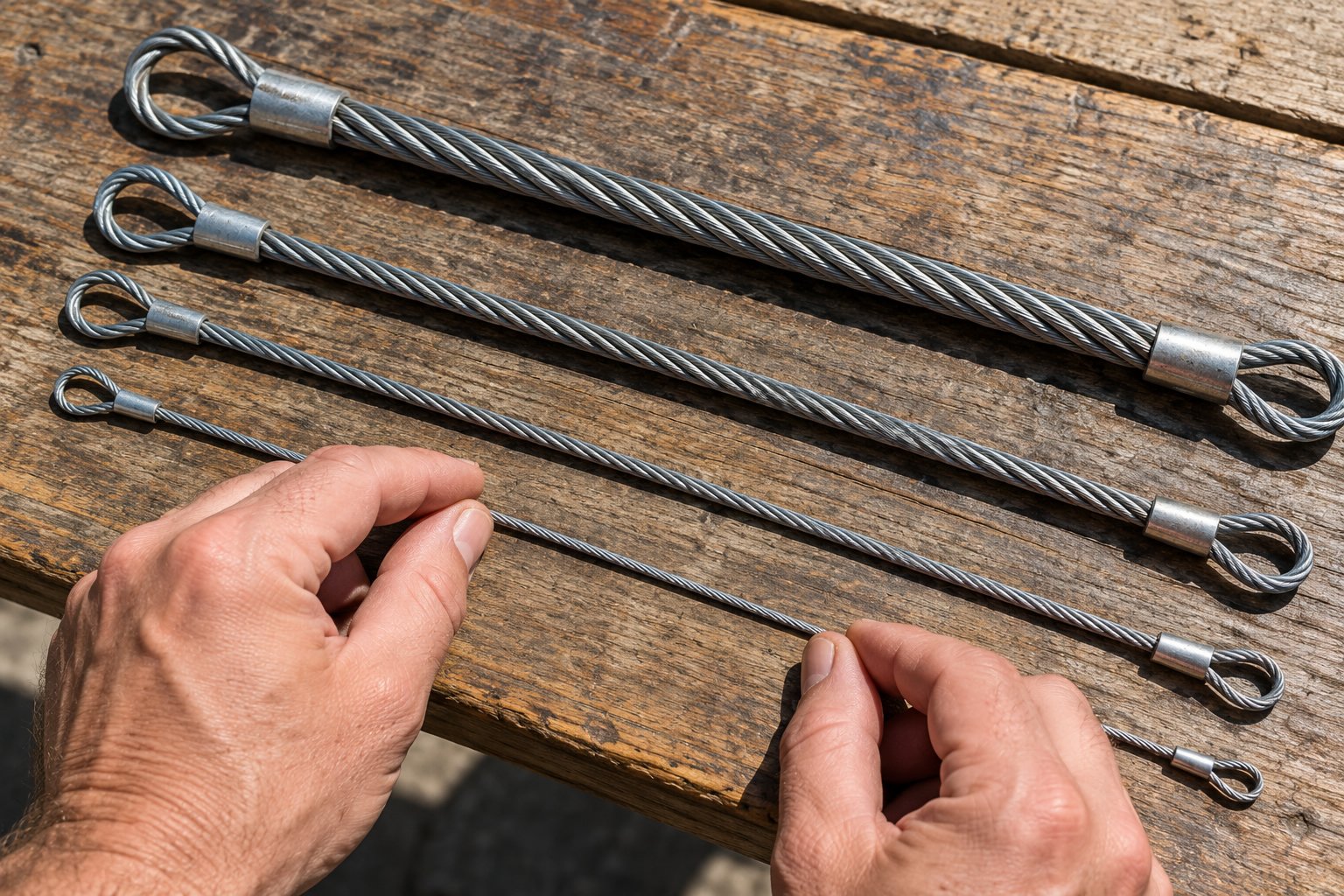

Le dernier contrôle porte sur les extrémités du câble, là où il s'ancre à la porte. Selon le montage, on rencontre plusieurs terminaisons, qui ne sont pas automatiquement interchangeables :

• Boucle ou œillet : extrémité refermée sur elle-même pour s'accrocher à une attache.
• Cosse-cœur : pièce métallique en goutte qui protège l'intérieur de la boucle.
• Embout serti : terminaison écrasée mécaniquement sur le câble, comme un manchon.
• Fixation spécifique : pièce propre à un fabricant, à reprendre à l'identique.

Chaque manchon ou embout doit présenter la géométrie et le diamètre prescrits pour tenir l'effort sans glisser ni abîmer les fils. Par conséquent, un câble de porte sectionnelle annoncé compatible se vérifie par sa référence, ses dimensions, ses terminaisons et son accord avec les attaches et le tambour, jamais par sa seule ressemblance visuelle.
