Ressort de porte de garage mesure et remplacement.

Le calcul d’un ressort de porte sectionnelle commence par des relevés précis, se poursuit avec le poids du tablier et se termine par le réglage de la tension. Les mesures, le couple et la raideur servent à choisir un ressort de torsion compatible, dont le remplacement obéit à des règles de sécurité strictes.

Mesurer un ressort de torsion de porte sectionnelle

Le ressort de torsion équilibre le tablier, c’est-à-dire l’ensemble des panneaux mobiles de la porte sectionnelle. Il s’enroule autour d’un axe placé au-dessus de l’ouverture. Pour l’identifier, il faut relever plusieurs mesures : diamètre intérieur, diamètre du fil, longueur, sens d’enroulement et diamètre de l’axe. Chacune répond à une règle précise.

Relever les diamètres sans confondre les mesures

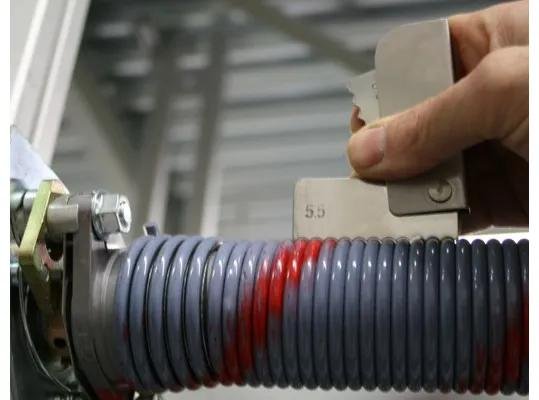

Les mesures d’un ressort se prennent toujours sur un ressort détendu. Détendre un mécanisme chargé demande en revanche des compétences et des précautions adaptées : ce n’est pas un geste à improviser. Une fois le ressort libre, trois relevés suffisent pour les diamètres. Le diamètre intérieur se mesure d’un bord à l’autre, côté intérieur du ressort : les valeurs courantes sont 44, 51, 67, 95 et 152 mm. Le diamètre du fil correspond à l’épaisseur du fil qui forme la spirale : mesurez 10 spires jointives, puis divisez leur largeur par 10, si bien que 55 mm donnent un fil de 5,5 mm. Côté outil de mesure, un pied à coulisse convient ; la jauge pour fil de ressort, plus précise, s’adresse surtout aux professionnels.

Sur un ressort qui a travaillé plusieurs années, le diamètre intérieur relevé peut s’écarter légèrement de la valeur d’origine. Arrondissez donc vers la valeur courante la plus proche, puis confirmez-la. Le diamètre du fil ne doit jamais être confondu avec le diamètre extérieur du ressort : c’est une composante majeure de sa force.

Mesurer la longueur et vérifier l’axe

La longueur se mesure sur la partie hélicoïdale, de la première à la dernière spire, sans compter les mandrins. Ces pièces d’extrémité fixent le ressort à l’axe. La longueur se situe généralement entre 400 et 1 100 mm. Un ressort tendu s’allonge, d’où la règle de mesure rappelée plus haut. L’identification passe aussi par le diamètre de l’axe installé. Certaines grandes portes ou portes industrielles peuvent utiliser un axe de 31,75 mm. Il s’accompagne d’un ressort de diamètre intérieur de 95 ou 152 mm. Ces valeurs ne dispensent pas de mesurer l’axe réellement monté.

Avant de comparer vos relevés à une référence, vérifiez si celle-ci annonce un diamètre intérieur, extérieur ou nominal. Ces trois valeurs ne sont pas interchangeables. Sur un ressort cassé en deux, les fragments rapprochés permettent de reconstituer la longueur. Cette mesure se fait seulement sans danger, et le résultat reste à valider avant de le comparer aux ressorts de remplacement de diamètre 50 mm classés par fil et par longueur.

Identifier le sens d’enroulement

Un montage à deux ressorts comporte généralement un ressort droit et un ressort gauche. Pour autant, le sens d’enroulement du ressort se confirme sur la porte concernée. La notice de la référence exacte indique la position de chaque ressort sur l’arbre, ses cônes, ainsi que les tambours et câbles associés. Attention au fin de course : un ressort monté du mauvais côté ou tendu dans le mauvais sens peut devenir inefficace ou casser après quelques tours. Une fois détendu, il peut sembler vrillé. Des espaces apparaissent alors entre des spires auparavant jointives.

Calculer le ressort d’une porte sectionnelle selon son poids

Les dimensions relevées identifient un ressort. Le calcul, lui, part de la charge à compenser. Il passe par trois étapes : établir le poids du tablier, en déduire le couple théorique, puis comprendre comment la raideur du ressort fournit ce couple.

Déterminer le poids du tablier mobile

Le poids d’une porte de garage sectionnelle dépend de ses panneaux, de l’isolation, des vitrages, des renforts et d’un éventuel portillon. Sa largeur et sa hauteur ne suffisent donc pas à le déterminer. La masse à retenir est celle du tablier mobile complet, avec ses éléments mobiles. Les rails fixes et le moteur ne s’y ajoutent pas. Cette masse figure dans la fiche technique. À défaut, un professionnel peut l’établir. Le poids théorique s’obtient ensuite par P = m × g, avec g ≈ 9,81 m/s² : un tablier de 50 kg représente ainsi environ 490 N.

Passer du poids au couple nécessaire

Dans un modèle simplifié, le couple idéal vaut C ≈ P × r, où r est le rayon effectif du tambour sur lequel s’enroule le câble. Pour un tablier de 80 kg et un rayon de 50 mm, il atteint 39,24 N·m. Ce résultat n’est pas pour autant une spécification de ressort à commander. Le couple réel dépend en effet des tambours, des variations du rayon d’enroulement, du rapport de transmission, des pertes et du nombre de ressorts. Selon le poids du vantail, la capacité de compensation repose sur le diamètre du fil, le diamètre intérieur, la longueur, les spires actives et le sens d’enroulement. Ces caractéristiques se combinent, comme dans la gamme de ressorts de torsion avec mandrins classée par fil et longueur.

Reste à comprendre la raideur du ressort. Pour un ressort linéaire, la loi de Hooke donne k = F/Δx : une variation de 100 N sur 50 mm, dans la plage élastique, correspond à 2 000 N/m. Le calcul d’un ressort de porte de garage à torsion utilise plutôt M = kθ × θ, avec M le couple en N·m, θ l’angle en radians et kθ la raideur angulaire en N·m/rad. Les ressorts de traction relèvent d’un autre système : parmi les types de ressorts, ils ne s’échangent pas sans étude de la porte.

Produits recommandés

Barre de tension pour ressort porte sectionnelle

4,90 €

Identifier et commander le ressort de remplacement

Le calcul donne un ordre de grandeur, mais la commande repose sur des données vérifiées. Il faut retrouver la référence d’origine, confronter les relevés aux séries disponibles, puis valider chaque paramètre avant de passer commande.

Partir de la référence et du montage

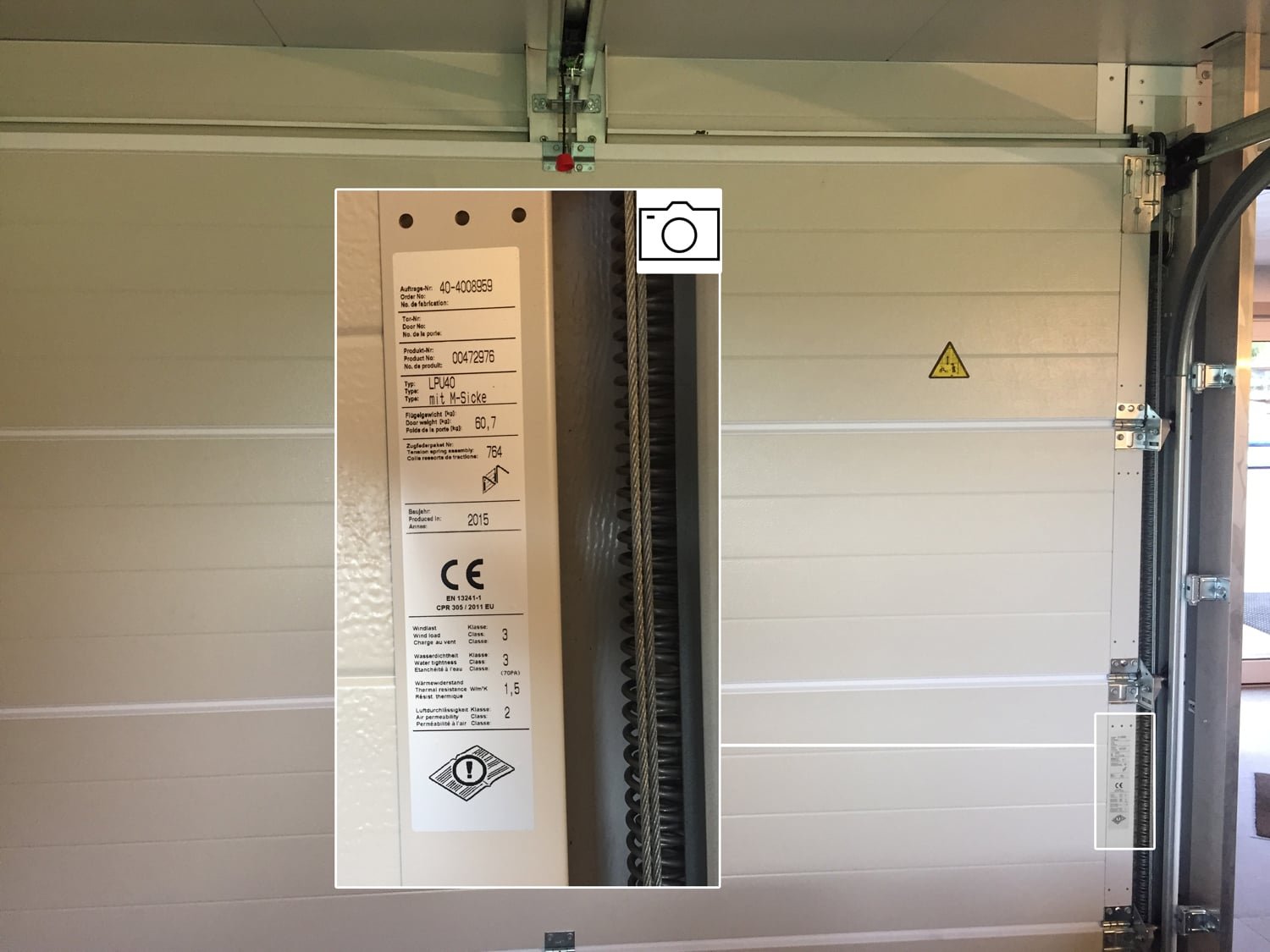

La référence d’origine du ressort et celle de la porte se trouvent sur les étiquettes, la plaque signalétique ou le dossier technique. La notice de la porte prime sur toute méthode de choix générique. Pour identifier un nouveau ressort, notez le modèle et les dimensions de la porte, relevés sur la plaque ou mesurés, le poids du tablier lorsqu’il est connu, le type et le nombre de ressorts présents sur l’arbre, ainsi que les équipements associés : motorisation ou portillon éventuels.

Le remplacement d’un ressort exige une compatibilité avec le mécanisme d’origine, ou une conversion prévue par le fabricant. Ainsi, une longueur identique ou des dimensions apparemment égales ne garantissent pas les mêmes caractéristiques mécaniques.

Choisir pour une porte de garage sectionnelle

Made-Automation propose des ressorts de torsion de diamètre intérieur 51 mm, livrés avec mandrins de 25,4 mm prémontés. Ils existent en enroulement droit ou gauche, avec un fil de 4,5, 5, 5,5, 6, 6,5 ou 7 mm. Une tranche de longueur se choisit ensuite selon le fil, comme le montre le tableau. Deux autres séries de diamètre intérieur 50 mm, droites ou gauches, associent chaque fil à une longueur précise. Sur le terrain, les dimensions et les extrémités doivent correspondre au montage existant.

Valider les données avant la commande

Pour un ressort fabriqué sur mesure, Made-Automation demande de préciser le côté droit ou gauche vu de l’extérieur. Les données techniques sont à valider avant commande, notamment la longueur hors mandrin indiquée sur la fiche du ressort de torsion sur mesure. Si le ressort reçu ne convient pas, il ne s’adapte ni par coupe, ni par meulage, ni en modifiant les cônes ou le diamètre. Il faut alors revérifier sa référence et sa compatibilité.

Remplacer le ressort et régler la tension en sécurité

Un ressort bien identifié n’est pas encore un ressort bien réglé. L’intervention commence par la mise en sécurité de la porte, se poursuit avec une pose confiée à un professionnel et s’achève par le contrôle de l’équilibre.

Sécuriser une porte au ressort cassé

Un ressort de porte de garage sectionnelle cassé se signale par une rupture visible, une porte soudain très lourde, un déséquilibre ou un bruit sec. L’absence de bruit n’écarte pas la panne. Dès le moindre doute, appliquez ces règles de sécurité. Arrêt des manœuvres : un câble effiloché, détendu ou sorti de son tambour, ou un tablier de travers, impose de stopper la porte. Zone dégagée : les personnes s’éloignent de la zone de débattement du tablier. Moteur à l’arrêt : il ne s’actionne pas et sa force ne s’augmente pas. Débrayage prudent : la motorisation ne se débraye pas si cela risque de libérer un tablier mal retenu.

Même porte fermée et immobile, un ressort de torsion peut conserver une forte énergie. Sa détente et son démontage exposent donc à un retour brutal et à la chute du tablier.

Confier le remplacement à un professionnel

Made-Automation recommande de confier le remplacement d’un ressort de torsion à un professionnel qualifié, afin d’éviter toute blessure grave. Le montage d’un ressort de porte de garage sectionnelle commence par l’identification de la porte. Le technicien empêche ensuite toute commande accidentelle, puis sécurise le tablier selon la notice. Avant de remplacer la pièce, son diagnostic couvre ressorts, câbles, tambours, arbre, supports, galets, rails et fixations. Lorsque plusieurs ressorts travaillent ensemble, remplacer la paire après une rupture peut être recommandé, selon l’état et l’âge du système. Après la pose, le professionnel règle l’équilibre, puis contrôle la course, la motorisation et les sécurités avant la remise en service. La durée de vie dépend notamment des cycles, de la charge et de l’entretien.

Contrôler la tension sans réglage universel

La tension du ressort ne se déduit pas d’un nombre universel de tours. Les 7 à 9 tours parfois cités comme moyenne ne constituent pas une consigne : sens, nombre de tours et blocage relèvent de la notice du modèle. Le réglage exige des barres de tension adaptées aux mandrins, et jamais un tournevis. Le ressort ne se desserre qu’avec les outils et la procédure qui maîtrisent sa tension. Une tension insuffisante peut faire descendre la porte, alors qu’une tension excessive peut la faire remonter seule. Le contrôle à mi-hauteur se vérifie donc selon la notice. Si la porte force, se met en travers ou garde un câble détendu, les essais et la motorisation s’arrêtent.

La norme NF EN 13241+A2 encadre les performances et la sécurité des portes de garage, sans formule universelle de calcul du ressort. L’article R. 134-56 du Code de la construction, en vigueur depuis le 1er juillet 2021, concerne la conformité de certaines nouvelles portes automatiques de garage en habitation. Selon le ministère de la Transition écologique, la réglementation des portes automatiques de garage vise produit, installation, entretien et conformité, sans remplacer le réglage propre au modèle.
