| Fonction / Sortie |
Spécification technique |
| Alimentation moteur |
230V ou 400V en prise directe sur arbre |
| Puissance supportée |
Usage industriel intensif, moteurs couple élevé |
| Alimentation feu clignotant |
24 Volts DC (max 15 W) |
| Alimentation accessoires |
24 Volts DC (max 10 W) |
| Sortie voyant état portail |
24 Volts DC (max 3 W) |
| Récepteur radio intégré |
433 / 434 MHz compatible systèmes industriels |
| Sortie antenne |
Type RG58 |
| Gestion de fin de course |
Compatible DES (numérique) ou NES (mécanique) |
| Température de fonctionnement |
-20 °C à +55 °C |
| Normes |
EN 12453 – EN 13241 – directives CE |
| Usage recommandé |
Porte sectionnelle industrielle haute fréquence
|
🔗 Compatibilité
-
Compatible avec moteurs GFA Elektromaten en prise directe
-
Compatible avec de nombreuses motorisations industrielles 230V / 400V d'autres marques
-
Convient aux portes sectionnelles motorisées, portails industriels, grilles métalliques lourdes
Cette compatibilité universelle en fait une platine idéale en remplacement ou pour retrofit d’installations existantes.
⚙️ Installation et mise en service
La platine GFA TS 971 est conçue pour une intégration rapide sur site industriel. Son système de câblage direct sur moteur permet une installation simplifiée tout en garantissant un contrôle complet du portail ou de la porte sectionnelle. Les borniers sont clairement identifiés, la logique de sécurité est préconfigurée et les fonctions automatiques réduisent le temps de paramétrage.
🔸 Étapes principales :
-
Raccorder l’alimentation en 230V ou 400V selon la configuration moteur
-
Connecter le moteur en prise directe sur l’arbre de porte sectionnelle
-
Brancher les dispositifs de sécurité (cellules, bord anti-écrasement, arrêt d’urgence)
-
Programmer la course du moteur et les limites d’ouverture
-
Tester les fonctions de sécurité et valider les cycles d’utilisation
Made Automation accompagne les installateurs avec assistance technique et documentation dédiée pour garantir une mise en service conforme aux normes.
🧩 Accessoires et extensions compatibles
🔷 Télécommandes industrielles 433/434 MHz
🔷 Feu clignotant de signalisation
🔷 Barre palpeuse de sécurité
🔷 Boutons de commande montée/descente/stop
🔷 Capteurs de position et verrouillage automatique
🔷 Module de commande à distance ou automatisation centralisée
🔷 Antenne déportée RG58 pour portée longue distance
Tous ces accessoires sont disponibles chez Made Automation et adaptés aux environnements exigeants.
🚨 Dépannage – Problèmes courants et solutions
❗ Le moteur ne démarre pas
➡ Vérifier l’arrivée d’alimentation et les protections thermiques
❗ La porte s’arrête en cours de course
➡ Contrôle de surcharge ou détection d’obstacle activée, vérifier le couple ou les butées
❗ Le système radio ne répond pas
➡ Reconfigurer les émetteurs, vérifier la connexion de l’antenne RG58
❗ Problème de fin de course
➡ Vérifier capteur DES ou NES, recalibrer la position de porte
✅ La platine TS 971 est conçue pour faciliter le diagnostic grâce à ses LED d’état et son système de sécurité intégré.
🏭 Domaines d'application
🏗 Industriel et logistique
💎 Secteurs premium et sécurisés
-
Centres de maintenance technique
-
Parkings industriels fermés
-
Centres de données
-
Bâtiments administratifs sécurisés
La platine GFA TS 971 est conçue pour les environnements exigeant fiabilité, sécurité et continuité de fonctionnement.
❓ FAQ – Questions fréquentes
Cette platine est-elle compatible avec d’autres marques que GFA ?
Oui. La platine TS 971 est compatible avec de nombreux moteurs industriels 230V ou 400V en prise directe. Elle est largement utilisée pour le remplacement de platines d’origine d’autres fabricants.
Faut-il un module radio séparé ?
Non. La carte intègre un récepteur radio professionnel en 433/434 MHz. Il est possible d’ajouter une antenne externe pour optimiser la portée.
Peut-on l’utiliser sur une porte sectionnelle à usage intensif ?
Oui. Elle est spécifiquement conçue pour les portes industrielles à cycles fréquents, avec protection thermique et contrôle de couple intégré.
La platine est-elle conforme aux normes européennes ?
Oui. Elle respecte les exigences de sécurité EN 12453 et EN 13241 concernant les portes et portails automatisés.
Est-il possible de faire une ouverture partielle ou piétonne ?
Oui. La platine permet une programmation avancée incluant ouverture partielle, fonction piétonne et commande manuelle locale.
📈 Avantages économiques et retour sur investissement (ROI)
✅ Réduction des coûts de maintenance grâce à la robustesse industrielle
✅ Continuité de service assurée même en usage intensif
✅ Prolonge la durée de vie du moteur grâce à un contrôle précis du couple et des cycles
✅ Compatible multi-marques : évite de remplacer tout le système motorisé
✅ Investissement stratégique pour les exploitants industriels cherchant fiabilité et sécurité
🤝 Pourquoi choisir Made Automation ?
Made Automation est spécialiste de l’automatisation industrielle et propose :
-
Produits certifiés et testés en milieu professionnel
-
Assistance technique experte pour installateurs et exploitants
-
Stock disponible et expédition rapide
-
Large choix d’accessoires compatibles et pièces détachées d’origine
En choisissant Made Automation, vous bénéficiez d’une solution clé en main, adaptée aux exigences industrielles modernes.
🔚 Conclusion

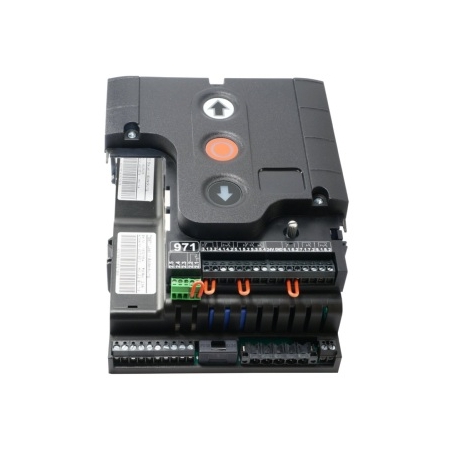

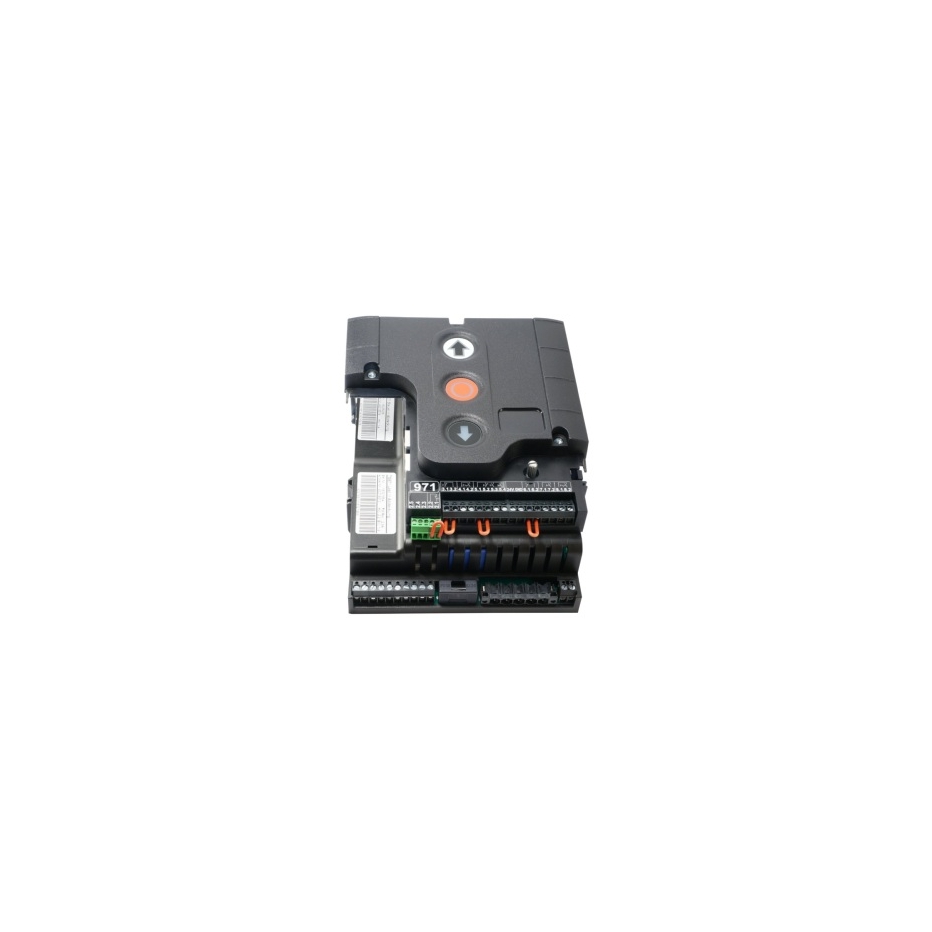

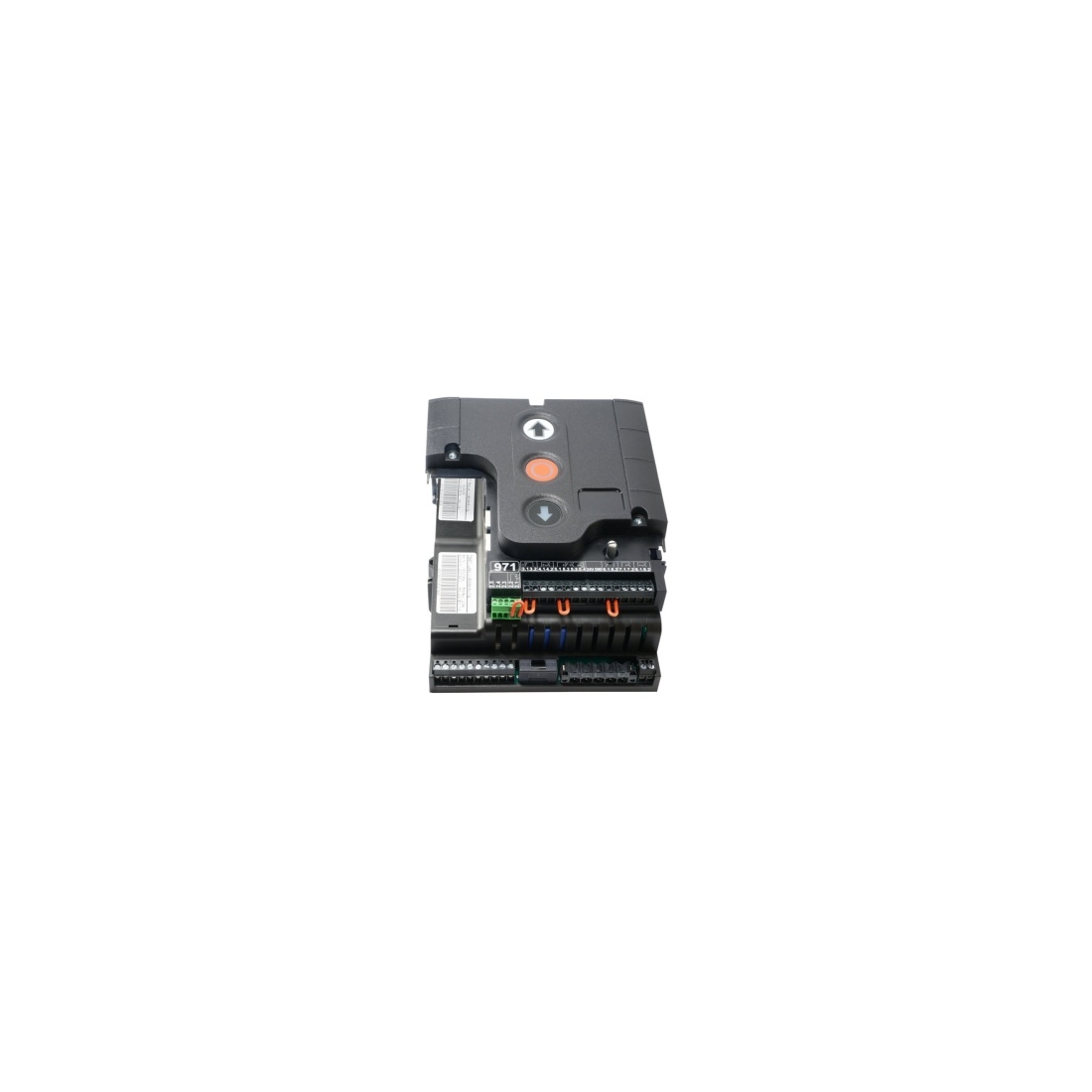

La platine GFA TS 971 Elektromaten est la référence en matière de commande industrielle pour portes sectionnelles en prise directe. Sa compatibilité multi-marques, sa fiabilité éprouvée et ses fonctions avancées de sécurité en font un choix incontournable pour toutes les installations nécessitant performance, durabilité et conformité réglementaire.
✔ Conçue pour les environnements exigeants
✔ Compatible moteurs 230V et 400V
✔ Sécurité intégrée et fonctionnement continu
✔ Support Made Automation pour une mise en œuvre professionnelle
Une solution fiable, évolutive et conçue pour les exigences de l’automatisation industrielle moderne.
